기계공의 작업대 위에 그림이 놓여 있습니다. 설명에는 작은 나사산이 있는 오일 배출 플러그와 셀프 태핑 인서트 배치에 대해 "303 스테인리스"라고 표시되어 있습니다. 부품이 충분히 강한지 아무도 묻지 않습니다. 왜냐하면 강도가 등급을 선택한 이유가 아니기 때문입니다. 스크류 기계는 깨끗하게 부서지는 칩으로 교대당 수천 개의 부품을 돌려야 하고, 완성된 부품은 수년간의 습기, 도로 염수 분무 및 작업장 습도를 견뎌야 하기 때문에 부품이 선택되었습니다. 이러한 절충안은 정확히 303 스테인리스강 재료 특성이 설명하는 것과 같습니다. 먼저 기계 가공을 위해 설계된 오스테나이트 등급, 그 다음으로 내식성을 갖춘 등급입니다.
세부 사항 앞의 짧은 버전: 303(UNS S30300, EN 1.4305, X8CrNiS18-9)은 칩을 깨기 위해 의도적으로 0.15~0.35% 황을 첨가한 18/8형 크롬-니켈 오스테나이트 스테인리스강입니다. 열처리로 경화될 수 없으며, 어닐링된 조건에서는 본질적으로 비자성이며, 어닐링된 인장 강도는 500~700MPa 밴드에 있고 일반적인 내식성은 304에 가깝습니다. 확실히 뒤쳐지는 부분은 염화물 공식 저항입니다. 기계를 아름답게 만드는 동일한 황화망간 함유물도 공격적인 환경에서 가장 먼저 용해되는 것이기 때문입니다.
이 기사에서는 짧은 답변 뒤에 숨어 있는 구성, 기계적 및 물리적 데이터, 기계 가공성, 부식 거동, 열 및 용접 한계, 선택 논리 및 소싱 확인에 대해 설명합니다. 이 책은 교과서가 아닌 도면이나 구매 주문서에서 재료 선택의 정당성을 입증해야 하는 엔지니어, 구매자 및 품질 담당 직원을 위해 작성되었습니다.
주요 내용: 303 스테인리스강은 염화물 공식 저항성을 스테인리스강 중 가장 높은 가공 속도 중 하나로 바꾸는 쾌삭 오스테나이트 강종입니다. 이것이 바로 스레드 인서트, 어댑터 및 배수 플러그와 같은 나사 가공 부품을 지배하는 이유입니다.
303 스테인레스 스틸 재료 특성 한눈에 보기
개별 값을 자세히 살펴보기 전에 전체 성적을 하나의 보기에서 확인하는 것이 도움이 됩니다. 아래 표에는 대부분의 재료 인증서 및 데이터시트에 나타나는 헤드라인 303 스테인리스강 재료 특성과 작업 현장에서의 각 특성의 실제 결과가 요약되어 있습니다.
| 재산 | 일반적인 값 | 스레드 구성 요소의 의미 |
|---|---|---|
| 학년 가족 | 오스테나이트, 크롬-니켈 | 열처리에 의해 경화되지 않습니다. 힘은 냉혹한 노동에서 나온다 |
| UNS / EN 지정 | S30300 / 1.4305 | AISI 303 및 X8CrNiS18-9를 사용하여 대부분의 도면에서 상호 교환 가능 |
| 인장강도(어닐링) | 500~700MPa | 전단 및 압축 하중을 받는 인서트 및 플러그에 적합 |
| 0.2% 항복 강도(어닐링) | 190~260MPa | 낮은 수율로 인해 넉넉한 스레드 참여가 필요합니다. |
| 신장 | 35~50% | 연성이 좋아 실이 깨지지 않고 굴러가고 변형됩니다. |
| 경도(어닐링) | 160~200HB | 높은 표면 속도에서 표준 초경 공구를 사용하여 가공 가능 |
| 상대적 가공성 | B1112의 약 78% | 304보다 절단 속도가 약 1.7배 빠릅니다. |
| 자기적 행동 | 어닐링 시 본질적으로 비자성 | 냉간 가공 또는 나사 압연 후 약간의 자성 |
| 염화물 내공식성 | 304보다 낮고 316보다 훨씬 낮음 | 해양, 화학물질 및 심한 제빙 노출을 피하세요. |
주요 사항: 사양에 "스테인리스"만 표시된 경우 303과 304는 선반 위에서는 동일해 보이지만 염화물 환경에서는 상호 교환이 불가능합니다.
화학 성분 및 등급 지정
합금 303은 18/8 오스테나이트 계열의 쾌삭 변형입니다. 기본 화학은 본질적으로 304이며, 황 또는 셀레늄 첨가를 제어하고 탄소 및 인 제한을 약간 완화하여 부식 성능을 개선하려는 시도보다는 대량 바 생산의 현실을 반영합니다.
| 요소 | 범위 | 학년에서의 역할 |
|---|---|---|
| 탄소(C) | 최대 0.15 | 결정립 경계를 따라 크롬 탄화물 형성을 제한하기 위해 캡핑됨 |
| 실리콘(Si) | 최대 1.00 | 용융 중 탈산; 잔류 수준은 가공성에 약간 영향을 미칩니다. |
| 망간(Mn) | 최대 2.00 | 황과 결합하여 칩을 깨뜨리는 망간 황화물 개재물을 형성합니다. |
| 인(P) | 최대 0.20 | 304 허용치보다 높음; 칩 취성에 약간 기여 |
| 유황(S) | 0.15~0.35 | 정의적인 추가; 칩을 단축하는 내부 노치를 생성합니다. |
| 크롬(Cr) | 17.0~19.0 | 내식성을 제공하는 부동태 산화막 형성 |
| 니켈(Ni) | 8.0~10.0 | 오스테나이트 구조를 안정화하고 연성과 인성을 제공합니다. |
| 몰리브덴(Mo) | 최대 0.60(선택 사항) | 의도적으로 추가한 것이 아닙니다. 부재는 303과 316을 구분하는 요소입니다. |
황 함량은 해당 표에서 가장 중요한 숫자이며, 가장 흔히 잘못 지정되는 수치이기도 합니다. 0.15% 유황 기계의 열은 0.30% 열보다 눈에 띄게 나쁘지만 둘 다 303 사양을 완전히 준수합니다. 연간 수백만 개의 소형 인서트를 생산하는 스크류 기계 공장의 경우 이러한 확산은 공구 교체, 사이클 시간 및 폐기율로 직접적으로 해석됩니다.
셀레늄 및 구리 변형
두 가지 변형이 도면에 정기적으로 나타나며 표준 303과 동일하게 취급되어서는 안 됩니다.
- 303Se(UNS S30323) - 자유 가공 첨가물로서 셀레늄이 황을 대체합니다. 칩 컨트롤이 좋고 표면 조도가 더 좋은 경우가 많지만 가공성 지수는 황 함유 303보다 약간 낮습니다. 이를 선택하는 주된 이유는 열간 및 냉간 성형성이 향상되고 셀레늄 개재물이 황화물보다 덜 공격적인 피트 개시제이기 때문에 내식성이 약간 우수하기 때문입니다.
- 303Cu - 개선된 냉간압조 또는 약간 더 나은 부식 성능이 필요한 곳에 사용되는 구리 베어링 변형. 이는 패스너 스톡과 냉간 성형 부품용 와이어에서 흔히 발생합니다.
- 303설프 및 일반 303 - "303"만으로는 황 함량, 경도 성질 또는 배송 조건을 정의할 수 없기 때문에 항상 서면 화학 범위 및 인증서와 연결되어야 하는 상업적 명칭입니다.
수입 문서를 검토할 때 알아야 할 등급에는 AISI 303, UNS S30300, EN 1.4305, Werkstoff 1.4305, X8CrNiS18-9, JIS SUS303 및 GB/T Y1Cr18Ni9가 있습니다. 실제로 아시아, 유럽 또는 북미의 공급업체는 모두 동일한 제품군을 인용하지만 인증서 형식과 테스트 범위가 다르므로 구매 주문서에는 어떤 표준이 적용되는지 명시해야 합니다.
핵심 내용: 0.15~0.35% 사이의 유황은 303 기계를 잘 만드는 요소이지만 해당 창 내부의 정확한 지점은 대량 작업을 위해 고정되어야 하는 구매 변수입니다.
303 스테인레스 강의 기계적 성질
303의 기계적 데이터는 항상 조건에 따라 달라지며, 여기서 대부분의 사양 오류가 발생합니다. 어닐링된 막대에 대해 인용된 데이터시트는 동일한 등급의 냉간 압연 막대에 대해 인용된 데이터시트 옆에 약한 것처럼 보이며 둘 다 정확합니다. 그 이유는 303이 오스테나이트이므로 담금질이나 템퍼링으로 강화할 수 없기 때문입니다. 사용할 수 있는 유일한 레버는 냉간 가공이며, 가공 전 바 드로잉이나 가공 후 나사산 롤링 및 성형에 적용됩니다.
| 재산 | 단련된 바 | 냉간 압연 또는 압연 바 |
|---|---|---|
| 인장강도 | 500~700MPa | 690~860MPa |
| 0.2% 항복강도 | 190~260MPa | 450~700MPa |
| 신장 in 50 mm | 35~50% | 10~25% |
| 면적 감소 | 약 50% | 약 35% |
| 경도 | 160~200HB | 230~320HB |
| 탄성 계수 | 193~200GPa | 193~200GPa |
| 푸아송비 | 0.30 | 0.30 |
해당 표에서 두 가지 결과가 나옵니다. 첫째, 어닐링된 303의 항복-인장 비율은 대략 0.35~0.45로 낮습니다. 이는 재료가 파손되기 전에 눈에 띄게 변형된다는 것을 의미합니다. 스레드 인서트 또는 변환 너트의 경우 이러한 연성이 도움이 됩니다. 스레드 측면은 균열이 발생하지 않고 약간 불완전한 결합 스레드에 맞춰질 수 있습니다. 둘째, 동일한 연성은 인서트 자체가 파손되기 훨씬 전에 부드러운 모재에서 나사산을 끌어낼 수 있음을 의미하므로 일반적으로 모재 강도와 맞물린 나사산 길이가 접합부를 좌우합니다.
힘만이 아닌 힘 대 참여
알루미늄 하우징에서 흔히 저지르는 실수는 더 많은 결합보다는 더 강한 인서트를 지정하는 것입니다. 303 스테인리스 인서트가 맞물린 나사산이 4개만 있는 다이캐스트 알루미늄 보스에 설치되면 인서트 등급에 관계없이 알루미늄이 먼저 절단됩니다. 프로덕션에서 유지되는 실제 참여 규칙은 다음과 같습니다.
- 강철 및 주철 모재의 경우 맞물린 나사산 공칭 직경의 최소 1.0~1.5배를 목표로 합니다.
- 알루미늄 및 마그네슘 모체의 경우 공칭 직경의 2.0배를 목표로 하거나 하중을 분산시키도록 설계된 키 잠금 장치 또는 3공 삽입물을 사용하십시오.
- 플라스틱 및 복합재의 경우 하중은 나사 결합보다는 접착 또는 성형된 인서트에 의해 전달되며 303의 역할은 내부 나사 형태로 제한됩니다.
- 진동이 있는 경우 토크에만 의존하기보다는 나사 잠금 와이어 인서트나 잠금 패치를 지정하십시오.
피로 성능도 동일한 논리를 따릅니다. 회전 굽힘에서 어닐링된 303의 내구성 한계는 냉간 가공된 바의 내구성 한계보다 훨씬 낮으며 나사산 조인트에서 피로 수명은 첫 번째 맞물린 나사산의 노치에 의해 좌우됩니다. 가공 후 나사산을 롤링하면 루트에 압축 잔류 응력이 남고 절삭에 비해 피로 수명이 크게 향상됩니다. 이는 스레드 롤링이 대용량 스테인리스 패스너의 기본값으로 남아 있는 이유 중 하나입니다.
핵심 사항: 303은 열처리할 수 없으므로 약 700MPa 이상의 강도 요구 사항은 냉간 가공된 성질을 지정하고 더 낮은 연성을 허용하여 충족되어야 합니다.
303 스테인레스 강의 물리적 및 열적 특성
물리적 데이터는 대부분의 설계자가 기대하는 것보다 더 중요합니다. 특히 온도 순환이 나타나는 어셈블리에서는 더욱 그렇습니다. 알루미늄 하우징의 스테인레스 인서트는 모재 금속과 다른 속도로 팽창하며 결과적인 예압 변화로 인해 조인트가 느슨해지는 경우가 많으며 진동만 발생하는 경우는 없습니다.
| 재산 | 일반적인 값 | 디자인적 의미 |
|---|---|---|
| 밀도 | 7.9g/cm3 | 구성 요소 질량은 동일한 형상에 대해 탄소강에 가깝습니다. |
| 녹는 범위 | 1400~1420°C | 자동차 또는 항공우주 서비스 온도보다 훨씬 높은 온도 |
| 비열 | 약 500J/kg·K | 알루미늄에 비해 가열 속도가 느리고 냉각 속도도 느림 |
| 100°C에서의 열전도율 | 약 16.2W/m·K | 열 제거가 잘 안되어 가공 중에 절삭유가 계속 흐르게 됩니다. |
| 전기 저항력 | 약 0.72 마이크로옴 미터 | 전도성 경로에 선택되는 재료가 아닙니다. |
| 열팽창, 20~100°C | K당 약 17.3 x 10-6 | 약 23으로 알루미늄보다 낮으며 뜨거울 때 예압이 변경됩니다. |
| 상대 투자율 | 어닐링 시 약 1.02, 냉간 가공 시 최대 약 3 | 실제 성질에 대한 자성 요구 사항 확인 |
| 탄성 계수 | 193~200GPa | 알루미늄보다 단단하므로 하중 공유가 인서트에 유리합니다. |
자기적 행동은 특별한 언급이 필요합니다. 많은 고객이 스테인리스 부품에 자석이 달라붙기 때문에 거부합니다. 303에서는 냉간 인발, 나사 압연 또는 심한 가공 후에 약한 인력이 정상이며 예상됩니다. 이러한 작업은 오스테나이트를 마르텐사이트로 부분적으로 변형시키기 때문입니다. 완전히 어닐링되고 응력이 완화된 303 부품은 1.02에 가까운 투자율을 나타내는 반면, 심하게 냉간 성형된 부품은 그 수치의 몇 배를 나타낼 수 있습니다. 사양에서 비자성 동작을 요구하는 경우 요구 사항은 원재료가 아닌 완성된 상태에 대해 작성되어야 합니다.
열팽창 수치는 실제적인 현장 문제도 설명합니다. 알루미늄 하우징에 스테인리스 플러그를 설치하고 어셈블리가 가열되면 알루미늄이 더 빨리 성장합니다. 강철 하우징을 가정한 값으로 플러그에 토크를 가하면 예압이 떨어지고 조인트가 새어 나올 수 있습니다. 고온 응용 분야에서는 약간 더 높은 초기 토크, 압축이 제어된 씰링 와셔 또는 온도 범위에 맞는 나사산 밀봉제가 일반적으로 등급 전환보다 문제를 더 안정적으로 해결합니다.
핵심 내용: 완성된 303 부품의 약간의 자성은 정상이며 등급이 잘못되었음을 의미하지 않습니다. 대신 냉간 작업 조건에 대한 투과성 요구 사항을 확인하십시오.
기계 가공성: 303을 판매하는 자산

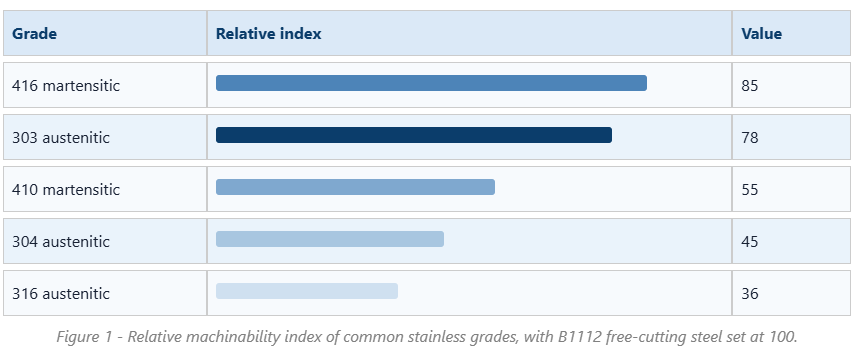

가공성은 일반적으로 쾌삭 탄소강 B1112를 100%로 설정하는 지표로 인용됩니다. 지수는 실험실 상수가 아닙니다. 이는 합리적인 공구 수명을 위해 달성 가능한 절삭 속도를 반영하는 업계 관례입니다. 이는 모든 생산 계획자가 묻는 질문, 즉 공구 마모로 인해 변경이 발생하기 전에 해당 등급이 시간당 얼마나 많은 부품을 생산할 것인지에 대한 답을 제공합니다. 스테인레스 등급의 지수를 좌우하는 세 가지 요인은 개재물의 화학적 성질, 오스테나이트 매트릭스의 가공 경화 속도, 공구가 흡수해야 하는 열의 양을 결정하는 열전도율입니다. 303의 황화망간 개재물은 내부 응력 상승제 역할을 하므로 공구 주위에 길고 얽힌 새 둥지를 형성하는 대신 칩이 짧은 세그먼트로 파손됩니다. 이러한 단일 동작을 통해 표면 속도가 높아지고 이송이 증가하며 작업자 개입이 줄어듭니다. 아래 차트는 동일한 지수를 사용하여 다른 일반 등급과 함께 303을 배치합니다.
303과 304 사이의 격차는 이 기사에서 상업적으로 가장 중요한 단일 사실입니다. 45에 대한 78의 지수에서 303은 재료를 더 빠르게 제거하고 더 짧은 칩을 생성하며 교대당 공구 교환 횟수가 훨씬 적습니다. 작은 부품을 작동하는 다중 스핀들 스크류 기계에서는 이러한 차이가 작업 수익성을 결정하는 경우가 많습니다. 또한 고객이 다른 것을 요구하지 않는 한 와이어 인서트 블랭크부터 배수 플러그까지 시중의 거의 모든 소형 스테인리스 나사산 부품이 기본적으로 303으로 인용되는 이유도 설명합니다.
이점은 무제한이 아니며 실제 처벌이 따릅니다. 나중에 논의되는 것처럼 황화물 함유물은 내식성을 감소시키고 황이 열간 균열을 촉진하기 때문에 재료를 용접에 덜 적합하게 만듭니다. 표면 조도는 우수할 수 있지만 가공 후 부동태화 산 처리를 하면 개재물이 확대해 보면 결함처럼 보이는 미세한 구멍을 남길 수 있습니다. 공구 마모는 304보다 우수하지만 여전히 탄소강과는 거리가 멀기 때문에 견고한 모재와 PVD 코팅을 갖춘 초경 재종이 일반적으로 선택됩니다. 303은 열을 잘 전달하지 못하기 때문에 냉각수 압력이 중요합니다. 고압 공구 관통 절삭유는 구성인선이 형성되기 시작하는 온도 이하로 절삭인선을 유지합니다.
코팅된 초경으로 어닐링된 303 선삭을 위한 일반적인 시작 매개변수는 분당 약 150~200미터의 표면 속도와 회전당 0.10~0.25밀리미터의 이송이며, 정확한 수치는 절삭 깊이와 강성에 따라 조정됩니다. 고속 강철 툴링은 여전히 작은 직경의 태핑 및 폼 툴에 사용되지만 훨씬 낮은 속도(보통 분당 25~40미터)에서 사용됩니다. 태핑은 303이 명성을 얻는 작업입니다. 짧은 칩이 304에서 생산된 줄 같은 칩보다 플루트를 훨씬 더 쉽게 제거하여 막힌 구멍의 탭 파손을 크게 줄여주기 때문입니다.
또 다른 실용적인 점은 일관성입니다. 황 범위가 넓기 때문에 규정을 준수하는 303의 두 열이 다르게 작용할 수 있습니다. 대량 작업을 수행하는 작업장은 사이클 시간과 공구 수명이 중요한 경우 공장이나 부품 제조업체에 쾌삭 추가를 범위의 위쪽 절반으로 유지하도록 요청해야 합니다. 표면 마감이나 성형성이 더 중요한 경우에는 황 함량이 낮거나 셀레늄 함유 변형 제품이 더 나은 거래입니다.
마지막으로, 기계 가공성은 속도에만 관한 것이 아닙니다. 또한 스크랩, 디버링 및 검사 비용에 관한 것입니다. 쾌삭 등급은 버가 더 작고, 부품의 치수가 안정적이며, 스레드 측정이 더욱 예측 가능하여 최종 검사에서 거부되는 부품 수가 줄어듭니다. 여러 스레드, 교차 구멍 및 밀봉면이 있는 부품에서는 이러한 2차 절감 효과가 사이클 시간 단축 효과를 초과할 수 있습니다.
차트의 지수는 특정 기준 조건 세트, 일반적으로 초경 공구를 사용한 단일 지점 선삭 및 고정된 공구 수명 기준을 가정한다는 점을 기억할 가치가 있습니다. 연산을 변경하면 순위가 약간 변경됩니다. 예를 들어 드릴링은 선삭보다 칩 배출에 더 민감하므로 304에 비해 303의 상대적 이점은 지수만 제시하는 것보다 심공 드릴링 및 태핑에서 훨씬 더 큽니다.
핵심 내용: 303은 가공성 지수가 대략 78이기 때문에 존재하며, 부식을 이유로 304나 316으로 전환하기로 결정하는 경우 사이클 시간이 40% 이상 증가하는 비용을 감수해야 합니다.
303 스테인레스 스틸의 내식성
깨끗한 시골 및 실내 분위기에서 303은 304에 가까운 성능을 발휘하며 수년 동안 밝은 표면을 유지합니다. 담수, 순한 세제, 염화물이 많지 않은 다양한 식품 접촉 환경, 가끔 습기가 있는 대부분의 자동차 엔진룸 조건은 모두 허용됩니다. 문제는 염화물이 의미 있는 농도로 존재할 때 시작됩니다.
메커니즘은 간단합니다. 망간 황화물 개재물은 수동 크롬 산화막을 방해합니다. 염화물 이온이 있는 경우 이러한 함유물은 우선적으로 용해되어 국부 화학 물질이 산성이 되고 산소가 부족한 미세 틈이 생성됩니다. 피트가 시작되면 피트 내부가 양극이 되고 주변 표면이 큰 음극으로 작용하기 때문에 피트가 전파됩니다. 이것이 바로 303 부품이 내륙 공장에서 2년 동안 흠집 없이 보이다가 동일한 부품이 해안 근처에 설치되거나 제빙 소금에 노출되면 몇 달 내에 흠집이 나타날 수 있는 이유입니다.
공식 저항은 크롬, 몰리브덴 및 질소 함량으로부터 계산된 공식 저항 등가수를 사용하여 비교되는 경우가 많습니다. 303의 경우 의도적인 몰리브덴이나 질소가 없으므로 값은 304와 유사하지만 개시 지점의 밀도가 훨씬 더 높은 17~19 영역에 속합니다. 316등급은 몰리브덴을 추가하고 대략 24~26에 도달하므로 해양 및 화학 서비스의 기본값으로 남아 있습니다.
| 요인 | 303 | 304 | 316 |
|---|---|---|---|
| 피팅 저항 상당 | 17~19시쯤 | 18~19시쯤 | 24~26 정도 |
| 구덩이 시작 장소 | 높음, 황화물 함유물로부터 | 낮음 | 매우 낮음 |
| 상대적 가공성 | 약 78 | 약 45 | 약 36 |
| 해양 또는 해안 노출 | 권장되지 않음 | 제한적 | 추천 |
| 용접성 | 불량하고 뜨거운 균열 위험 | 좋음 | 좋음 |
| 일반적인 나사산 부품 사용 | 인서트, 어댑터, 배수 플러그 | 일반 패스너 및 인서트 | 해양 및 공정 피팅 |
알아둘 만한 완화 방법이 하나 있습니다. 가공 후 구연산 또는 질산의 부동태화는 유리 철 및 표면 오염을 제거하고 가장 바깥쪽 개재물을 제거하여 303의 성능을 약간 향상시킵니다. 이는 벌크 화학을 변경하지 않으며 염화물이 풍부한 환경에서 사용되는 부품을 구제하지 않습니다. 전해연마는 얇은 표면층을 완전히 제거하여 한 단계 더 발전하여 외관과 개시 저항을 향상시키지만 이점은 피부에만 국한됩니다.
배수 플러그 및 기타 밀봉 부품의 경우 환경은 일반적으로 보기보다 덜 공격적입니다. 엔진 오일, 변속기 오일 및 냉각수는 일반적으로 염화물을 함유하지 않으며 플러그에는 물 튀김 구역이 아닌 섬프 내부가 보입니다. 이것이 바로 303/304/316 스테인리스 오일 플러그가 일반적으로 제품군으로 제공되어 구매자가 가장 비싼 옵션을 기본값으로 설정하는 대신 노출 등급을 일치시킬 수 있는 이유입니다.
합리적인 선택 규칙은 부품이 대량으로 가공되고 환경이 온화한 303을 사용하고, 일부 염화물에 노출되고 중간 정도의 부식이 가능한 304로 전환하고, 부품에 염분, 해수 또는 공정 화학 물질이 노출되는 316으로 이동하는 것입니다. 반대로 실내 건조 용도로 316을 선택하면 측정 가능한 이점 없이 비용이 추가됩니다.
핵심 사항: 303은 실내, 기름기가 많고 약간 습한 서비스에 적합한 선택이지만 황화물 함유물에서 구멍이 생기기 시작하는 해안, 해양 또는 염화물이 풍부한 환경에는 지정해서는 안됩니다.
내열성, 열처리 및 용접거동
데이터시트에는 일반적으로 303이 약 760°C까지 간헐적으로 노출되고 약 870°C까지 연속 사용 시 산화에 저항한다고 명시되어 있습니다. 이 수치는 구조적 적합성이 아니라 산화물 스케일 형성을 설명합니다. 등급을 기계 가공 가능하게 만드는 황 첨가는 황화물이 결정립 경계에서 취성을 촉진하고 공격을 가속화할 수 있기 때문에 고온 서비스에 좋은 선택이 아닌 이유이기도 합니다.
중요한 열처리 사실
- 303은 열처리로 경화시킬 수 없습니다. 모든 경도 요구 사항은 담금질이나 시효가 아닌 냉간 가공을 통해 충족되어야 합니다.
- 어닐링은 대략 1010~1120°C 범위에서 수행된 후 급속 냉각되며, 그 목적은 냉간 가공된 재료를 부드럽게 하고 연성을 회복하는 것이지 강도를 높이는 것이 아닙니다.
- 가공 부품의 응력 완화는 일반적으로 약 350~400°C에서 수행됩니다. 이 범위는 결정립 경계에서 크롬 탄화물이 형성되는 민감화 창 아래에 유지되도록 의도적으로 선택되었습니다.
- 크롬 탄화물 침전이 주변 매트릭스에서 크롬을 제거하고 부식되기 쉬운 밴드를 남기기 때문에 대략 425~815°C 사이에서 장기간 노출을 피해야 합니다.
용접이 약점이다
303은 일반적으로 용접에 적합하지 않은 것으로 간주됩니다. 황은 응고 온도 범위를 낮추고 용접 비드의 고온 균열을 촉진하며 다공성을 증가시킵니다. 설계에 용접이 필요한 경우 일반적인 접근 방식은 부품을 304나 316으로 전환하거나 저유황 필러와 베이스 조합으로 전환하는 것입니다. 303 부품을 실제로 접합해야 하는 경우 용접은 308L 필러를 사용한 저입열 공정으로 제한하고 이어서 완전 어닐링 및 산세척을 수행해야 하지만, 그래도 용접부 및 열 영향부의 내식성은 모재보다 열등합니다.
냉간 성형 및 골링
303의 냉간 가공은 가능하지만 제한적입니다. 다른 오스테나이트 등급과 유사하게 가공 경화 속도가 높기 때문에 딥 드로잉이나 심한 냉간 압조와 같은 엄격한 성형 작업은 일반적으로 황 함유 303이 아닌 303Se 또는 304에서 수행됩니다. 이와 대조적으로 스레드 롤링은 303에 매우 적합하며 인서트 및 소형 패스너에 고강도 스레드를 생산하는 표준 방법입니다.
갈링(Galling)은 계획할 가치가 있는 또 다른 오스테나이트 특성입니다. 비슷한 경도를 가진 두 개의 스테인레스 표면이 압력을 받아 마찰되면 국부적으로 냉간 용접되어 찢어질 수 있으며, 이것이 스테인레스 너트가 때때로 스테인레스 볼트에 걸리는 이유입니다. 나사산 조립에서 이는 다른 등급 사용, 몰리브덴 기반 고착 방지 화합물 적용, 토크 제어 또는 반복적인 분해에 의존하지 않는 잠금 인서트 설계 지정을 통해 제어됩니다.
핵심 내용: 303을 가공 전용 재료로 취급합니다. 조인트를 용접해야 하거나 약 400°C 이상의 온도가 지속되는 경우 대신 304 또는 316을 지정하십시오.
303 vs 304 vs 316: 습관이 아닌 속성을 선택하세요
등급 선택은 가공 비용, 부식 요구 사항, 강도 또는 연성 요구 사항 등 서로 다른 방향으로 작용하는 세 가지 변수 간의 균형을 맞추는 작업입니다. 아래의 두 열 비교에서는 303 결정의 영향을 가장 많이 받는 두 구성 요소 제품군에 대한 선택 논리를 설명합니다.
스레드 인서트 및 어댑터
| 플러그, 피팅 및 밀봉 부품
|
흔히 오해하는 것 중 하나는 316으로 이동하는 것이 항상 더 안전한 선택이라는 것입니다. 실제로 조립 중에 흠집이 나고 여러 번 다시 토크를 가하는 316 구성 요소는 적절하게 밀봉되어 올바르게 토크를 가한 303 부품보다 신뢰성이 떨어질 수 있습니다. 재료 등급은 나사산 형태, 공차 등급, 표면 마감, 윤활 및 조립 토크를 포함하는 시스템의 하나의 변수입니다.
비용 차원은 실제적이며 수량화할 가치가 있습니다. 316은 지수가 대략 36이고 303은 78이므로 동일한 부품의 가공 시간은 두 배 이상이 될 수 있으며 재료 자체도 더 비쌉니다. 대용량 소형 부품의 경우 이는 단가가 3배가 될 수 있음을 의미합니다. 서비스 환경이 실제로 316을 요구한다면 그것은 돈을 잘 쓴 것입니다. 그렇지 않은 경우에는 단순히 마진 손실이 발생합니다.
주요 사항: 실제 노출과 실제 가공량에서 등급을 선택하고 도면에 등급과 템퍼를 모두 기록하여 선택을 반복할 수 있도록 합니다.
응용 분야: 303개의 속성이 스레드 구성요소에서 성과를 거두는 곳
위에서 설명한 특성은 소형, 나사형, 대량 생산, 염화물에 노출되지 않고 녹에 저항할 것으로 예상되는 특정 구성 요소 클래스에 깔끔하게 매핑됩니다. 4개의 제품군이 이 공간을 지배하고 있습니다.
셀프 태핑 스레드 인서트
셀프 태핑 인서트는 자체 스레드를 알루미늄, 마그네슘 또는 플라스틱의 드릴 또는 코어 구멍으로 자릅니다. 커팅 슬롯은 설치 중 깨끗한 칩 배출을 요구하며, 외부 나사산은 치핑 없이 커팅할 수 있을 만큼 튼튼해야 합니다. 어닐링 또는 약간 냉간 가공된 303은 이러한 요구 사항의 균형을 잘 맞추고 더 강하거나 더 부식 방지 옵션이 필요한 경우 304 또는 316에서 동일한 형상을 사용할 수 있습니다.
설치 품질은 인서트 못지않게 구멍에 따라 달라집니다. 약간 큰 구멍을 뚫으면 인서트가 회전할 수 있는 반면, 작은 구멍은 설치 토크를 높이고 구동 키를 깎을 수 있습니다. 파일럿 홀의 공차 밴드는 일반적으로 인서트 제조업체에서 제공하며 권장 사항이 아닌 필수 사항으로 취급해야 합니다.
3홀 나사형 인서트
3개 구멍 인서트는 3개의 키를 체결한 후 제자리에 고정하는 전용 도구를 사용하여 설치됩니다. 이는 일반 나선형 인서트보다 회전에 훨씬 더 잘 견디며 진동이나 반복적인 분해가 예상되는 곳에서 일반적으로 선택됩니다. 재료 선택은 일반적으로 비용과 기계 가공성을 고려하여 303이며, 부식 요구 사항이 더 높은 경우에는 304 또는 316을 사용할 수 있습니다.
로드된 스레드는 내부에 있고 모재에 의해 보호되기 때문에 인서트에 의해 나타나는 부식 환경은 주로 어셈블리 내부 환경이며 이는 대개 양성입니다. 이는 동일한 등급이 노출된 해양 데크 피팅에서 빠르게 파손될지라도 303이 엔진, 기어박스 및 기계 프레임에서 완벽하게 우수한 성능을 발휘하는 한 가지 이유입니다.
키 잠금 인서트 및 변환 너트
키 잠금 인서트는 모재를 통해 아래로 구동되는 외부 키를 사용하여 인서트를 기계적으로 잠급니다. 수-암 스레드 어댑터라고도 하는 변환 너트를 사용하면 구성 요소가 미터 스레드와 인치 스레드 간 또는 서로 다른 스레드 피치 간에 전환할 수 있습니다. 둘 다 고속 가공 후 스레드 형태에 대한 엄격한 공차를 유지하는 303의 능력으로부터 이점을 얻습니다. 그리고 둘 다 일반적으로 탄소강, 303, 304 또는 316으로 공급되므로 구매자는 용도에 따라 등급을 맞출 수 있습니다.
오일 플러그 및 스레드 플러그
배수 플러그와 밀봉 플러그는 단순한 형상, 엄격한 나사 공차, 높은 연간 생산량 등 고전적인 나사 기계 부품입니다. 내부 환경은 일반적으로 오일이나 냉각수인 반면, 외부 환경은 엔진 베이, 기계 베이스 또는 실외 인클로저일 수 있습니다. 실내 장비에는 303을, 노출된 해양 장비에는 316을 선택하는 것이 표준적이고 비용 효율적인 분할입니다.
최종 애플리케이션 노트는 이종 금속 접촉에 관한 것입니다. 스테인레스 인서트가 알루미늄 하우징에 설치되면 조인트는 갈바닉 커플을 형성하고 전해질이 있으면 알루미늄이 양극이 됩니다. 이는 건조한 실내 장비에서는 거의 문제가 되지 않지만 습하거나 염분이 많은 환경에서는 인서트 주변 모금속의 부식을 가속화합니다. 보호 코팅, 실런트 또는 모재 변경이 일반적인 시정 조치입니다.
핵심 사항: 인서트의 내부 나사산은 일반적으로 온화한 환경에 있으므로 어셈블리 자체가 염화물에 노출되지 않는 한 303은 대용량 인서트의 표준 선택으로 남아 있습니다.
유지보수 및 현업 실습
재료 선택은 구성요소를 시작선으로 가져옵니다. 유지 관리 관행에 따라 서비스 수명 동안의 성능이 결정됩니다. 스테인레스 스레드 구성 요소는 예측 가능한 소수의 이유로 실패하며 대부분은 예방할 수 있습니다.
- 토크가 너무 높습니다. 어닐링된 303의 항복 강도는 약 190~260MPa이므로 강철 패스너 테이블에서 복사된 토크 값으로 나사산이 늘어나거나 벗겨질 수 있습니다. 항상 특정 인서트 또는 플러그에 대해 게시된 토크 데이터를 사용하고 드라이버를 정기적으로 재보정하십시오.
- 못살게 괴롭히는. 압력을 가하면 스테인레스 접촉면에 스테인레스가 붙을 수 있습니다. 고착 방지 화합물, 서로 다른 결합 등급 또는 윤활 설치 절차를 통해 대부분의 위험이 제거됩니다.
- 참여가 부족합니다. 완전히 맞물리지 않은 두 개의 나사산이 있는 플러그는 등급에 관계없이 누출됩니다. 현장 고장 이후가 아니라 첫 번째 품목 검사 중에 결합 깊이를 확인하십시오.
- 염화물 공격. 303 부품에 구멍이 난다는 것은 해당 등급이 환경에 좋지 않다는 표시이지 부품에 결함이 있다는 표시는 아닙니다. 316으로 교체하거나 보호 장벽을 추가하십시오.
- 모체의 갈바닉 부식. 알루미늄 하우징의 스테인레스 인서트 주변에 흰색 또는 회색 부식 생성물이 있는지 찾아보십시오. 이는 알루미늄이 소비되고 있음을 나타냅니다.
검사 관행은 고장 모드와 일치해야 합니다. 육안 검사를 통해 구멍, 부식 얼룩 및 나사산 손상을 찾아냅니다. 나사산 측정은 설치 후 치수 변동을 포착합니다. 중요한 접합의 경우 첫 번째 열 주기 이후의 토크 점검은 조립 시의 토크 점검보다 더 유익합니다. 예압이 손실되었는지 여부를 알 수 있기 때문입니다. 휴대용 X선 형광 분석기를 사용한 정기적인 화학물질 검증을 통해 입고되는 재료가 혼합 재고에서 흔히 발생하는 문제인 대체 등급이 아닌 진짜 303인지 확인하게 됩니다.
스토리지도 보이는 것보다 더 중요합니다. 습한 창고의 열린 나무 상자에 보관된 스테인리스 구성품은 표면 오염을 흡수하고 구조적이라기보다는 외관상 녹 반점이 생길 수 있지만 여전히 고객 불만을 유발할 수 있습니다. 부품을 휘발성 부식 억제제를 사용하여 밀봉된 포장에 보관하고 깨끗한 장갑을 끼고 취급하면 이러한 분쟁의 대부분을 피할 수 있습니다.
주요 내용: 현장에서 대부분의 303개 부품 고장은 재료 자체가 아닌 토크, 맞물림 또는 환경으로 인해 발생하므로 유지 관리 절차도 등급 설명과 동일한 주의를 기울일 가치가 있습니다.
303 스테인리스강 부품 소싱: 지정 사항
303은 허용되는 화학 범위가 넓고 여러 가지 성질을 갖고 있기 때문에 구매 주문에 대부분의 품질 위험이 따릅니다. 유능한 제조업체 또는 공급업체는 다음 사항에 대해 주저 없이 답변할 수 있어야 합니다.
| 지정할 항목 | 왜 중요한가요? |
|---|---|
| 등급 및 규격 | UNS S30300 또는 EN 1.4305, "스테인리스"가 아닌 명시적으로 명시됨 |
| 유황 범위 | 가공 일관성을 결정하고 간접적으로 피팅 동작을 결정합니다. |
| 배송상태 | 단련 또는 냉간 압연; 강도와 연성에 큰 영향을 미칩니다. |
| 경도 range | 입고검사를 위한 손쉬운 확인 포인트 |
| 자재인증서 | EN 10204 3.1, 완성된 배치까지 열수 추적 가능 |
| 나사 공차 등급 | 6H, 6g 또는 고객별; go 및 no-go 게이지로 확인 |
| 표면 처리 | 정의된 테스트를 통한 패시베이션, 도금 또는 건식 필름 윤활 |
| 샘플링 계획 | 로트당 검사할 부품 수와 기준을 정의합니다. |
| 포장 | 오염, 습기 손상 및 운송 손상을 방지합니다. |
설치 도구도 관리하는 제조업체와 협력하면 여러 가지 문제가 제거됩니다. 인서트와 구동 공구를 함께 설계하면 설치 토크, 키 결합 및 홀 공차가 일관되며 벗겨진 홀에 대한 현장 불만이 급격히 줄어듭니다. 이는 구동 기능이 나사 자체만큼 중요한 셀프 태핑 및 3홀 인서트에 특히 중요합니다.
대량 구매자는 첫 번째 품목 승인뿐만 아니라 로트 간 반복성에 대해서도 질문해야 합니다. 유황 함량이 제어된 안정적인 밀 소스에서 나오는 303의 일관된 열을 통해 작업장은 절단 매개변수를 고정하고 수년 동안 유지할 수 있습니다. 밀 소스가 변경되면 인증서가 동일해 보이더라도 가공 동작이 바뀔 수 있으며 첫 번째 징후는 일반적으로 공구 마모가 증가하거나 나사 게이지 거부가 증가하는 것입니다.
마지막으로, 약속보다는 능력을 검증하십시오. 실제 생산 장비, 검사 프로세스 및 원료 바부터 포장 상자까지 추적성 체인을 요청하세요. 히트 번호부터 완제품까지 문서화된 경로를 보여줄 수 있는 공급업체는 인증서 폴더만 보여줄 수 있는 공급업체보다 관리하기가 훨씬 쉽습니다.
주요 사항: 구매 주문서에 등급, 황 범위, 성질 및 인증서 유형을 명시하십시오. 이러한 네 가지 항목이 없으면 두 공급업체는 둘 다 "303"을 제공한다고 주장하면서 여전히 다르게 작동하는 부품을 제공할 수 있습니다.
자주 묻는 질문
가장 중요한 303 스테인레스 스틸 소재 특성은 무엇입니까?정의된 특성은 칩 브레이킹을 위한 0.15~0.35%의 황 함량, B1112에 대한 대략 78의 기계 가공성 지수, 500~700MPa의 어닐링 인장 강도, 190~260MPa의 0.2% 항복 강도, 35~50%의 연신율, 160~200HB의 경도 및 기본적으로 비자성 동작입니다. 단련된 상태. 내식성은 염화물 공식 저항성이 현저히 낮다는 점을 제외하면 304와 비슷합니다. |
303 스테인레스 스틸은 자성을 띠나요?어닐링된 303은 기본적으로 비자성이며 상대 투자율이 1.02에 가깝습니다. 냉간 인발, 나사 압연 및 중가공은 오스테나이트를 마르텐사이트로 부분적으로 변형시키므로 완성된 부품은 투자율이 최대 약 3인 약한 자성이 될 수 있습니다. 가공된 303 부품에 자석이 약간 달라붙는 것은 정상이며 잘못된 등급이 공급되었다는 의미는 아닙니다. |
303 스테인리스강을 열처리로 경화시킬 수 있나요?아니요. 오스테나이트계 등급이며 담금질이나 템퍼링에 반응하지 않습니다. 강도를 높이는 유일한 방법은 냉간 가공으로, 연성을 희생시키면서 인장 강도를 약 690~860MPa까지 높일 수 있습니다. 어닐링은 냉간 가공된 재료를 부드럽게 하고 연성을 복원하는 데에만 사용됩니다. |
303이 304보다 가공하기 쉬운 이유는 무엇입니까?황을 첨가하면 매트릭스 전체에 황화 망간 함유물이 형성됩니다. 이러한 내포물은 칩이 긴 끈을 형성하는 대신 짧은 세그먼트로 파손되도록 하는 내부 노치 역할을 합니다. 짧은 칩이 절삭 영역을 제거하고 구성인선을 줄이며 절삭력을 낮추고 표면 속도를 높이는 것이 바로 303 기계가 304 기계 속도의 약 1.7배인 이유입니다. |
303 스테인레스 스틸을 용접 할 수 있습니까?일반적으로 권장되지 않습니다. 황은 용접 비드의 고온 균열과 다공성을 촉진하고 열 영향을 받는 부분은 내식성을 잃습니다. 용접이 불가피한 경우 308L 충진재를 사용하여 저입열 공정을 사용하고 완전 어닐링 및 산세척을 계획하거나 부품을 304 또는 316으로 전환합니다. |
303은 해양 또는 해안 환경에 적합합니까?아니요. 염화물에 노출되면 황화물 함유물에서 시작되는 공식이 발생합니다. 일반적인 부식 성능은 304에 가깝지만 피트 시작 지점의 밀도는 훨씬 높으므로 303은 실내, 기름 또는 약간 습한 서비스용으로 예약해야 합니다. 316등급은 해양 및 화학 환경에 적합한 선택입니다. |
303과 303Se의 차이점은 무엇입니까?둘 다 자유 가공 등급이지만 303Se는 황 대신 셀레늄을 사용합니다. 셀레늄은 더 나은 표면 마감과 개선된 열간 및 냉간 성형성을 통해 유사한 칩 제어 기능을 제공하며, 그 함유물에는 약간 덜 공격적인 피트 개시제가 포함되어 있습니다. 황 함유 303은 일반적으로 더 높은 가공성 지수와 더 낮은 비용을 제공하므로 나사 가공 부품의 기본값으로 유지됩니다. |
303 인서트에는 얼마나 많은 스레드 결합이 필요합니까?실제 시작 규칙은 강철과 주철의 경우 맞물린 나사산 공칭 직경의 1.0~1.5배이고, 알루미늄이나 마그네슘의 경우 공칭 직경의 약 2.0배입니다. 진동이 있는 경우 단순히 맞물림을 늘리는 대신 잠금 인서트 설계를 사용하십시오. 피로 수명은 첫 번째 맞물린 나사산의 노치에 의해 결정되기 때문입니다. |
구매자는 들어오는 303 구성 요소를 어떻게 확인해야 합니까?EN 10204 3.1 인증서를 열 수와 비교하여 확인하고, 경도를 확인하고, go 및 no-go 게이지로 나사산을 측정하고, 등급 대체가 위험할 경우 휴대용 분석기를 사용하여 화학 성분을 즉석 점검합니다. 저유황 열은 인증서를 준수하더라도 다르게 가공되므로 유황 함량이 지정된 범위 내에 있는지 확인하십시오. |
303 스테인레스 스틸은 304보다 가격이 더 비쌉니까?킬로그램당 재료 비용은 일반적으로 비슷하거나 약간 높지만 가공 시간이 상당히 짧기 때문에 배송되는 부품 비용이 더 낮은 경우가 많습니다. 대용량 나사 가공에서는 사이클 시간과 공구 수명의 차이가 일반적으로 원자재 가격보다 크기 때문에 부식 환경이 허용하는 모든 곳에서 303이 여전히 경제적인 선택입니다. |
주요 내용: 303 스테인리스강 소재 특성은 가공 및 경도 부식에 최적화되어 있으며 모든 선택 질문은 이 두 가지 우선순위에 따라 결정됩니다.
