미세 피치 와이어 스레드 인서트

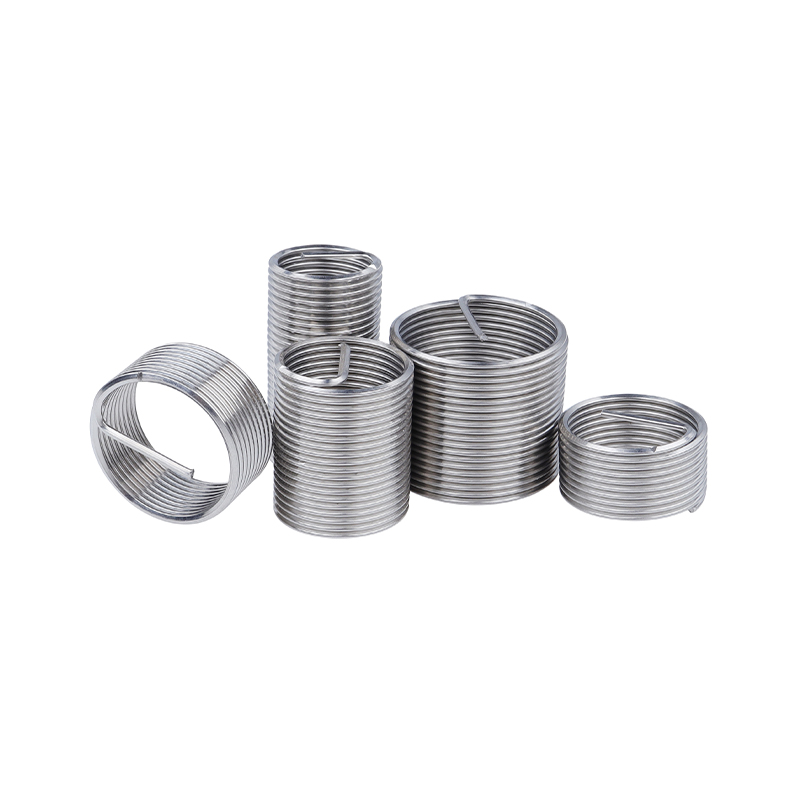

미세 피치 와이어 스레드 인서트는 미세 피치 스레드 설계의 와이어 스레드 인서트입니다. 동일한 카테고리의 거친 피치 와이어 스레드 인서트와 비교할 때 스레드 간격이 더 작아서 동일한 공칭 직경 내에서 더 많은 맞물림 톱니를 제공합니다. 이는 하중을 더욱 고르게 분산시키고 나사산 연결부의 진동 저항과 밀봉 성능을 향상시킵니다. 정밀하게 감겨진 다이아몬드 모양의 스테인레스 스틸 와이어로 제작된 이 제품은 알루미늄이나 플라스틱과 같은 부드러운 재질이나 손상된 나사산 구멍에 고정밀 내부 나사산을 형성하여 나사산 박리, 마모 및 부식과 같은 문제를 효과적으로 해결합니다. 높은 안정성과 밀봉 성능이 요구되는 정밀 장비, 유압 시스템 및 기타 응용 분야에 안정적인 나사 강화 솔루션을 제공합니다.

PREV：나사 잠금 인서트 다음:다음 글이 없습니다

제품 특징

가는 나사 설계: 맞물림 톱니가 더 많은 작은 나사 피치로 거친 피치 인서트에 비해 하중 분배가 더 균일하고 진동 및 풀림 방지 성능이 향상됩니다. 고주파 진동 조건에 적합합니다.
정밀 나사산 형성: 다이아몬드 모양의 스테인레스 스틸 와이어로 제작되어 동축 정렬 및 조립 정확도를 보장하는 고정밀 내부 나사산을 형성합니다.
내마모성 및 내식성: 스테인리스강은 우수한 내마모성 및 내식성을 제공하여 습한 환경, 화학적 환경 또는 기타 열악한 환경에 적합하며 나사산 수명을 연장합니다.
나사산 복구 기능: 모재 교체 없이 손상된 미세 나사 구멍을 신속하게 복구할 수 있어 장비 유지 관리 비용이 크게 절감됩니다.
탁월한 밀봉 성능: 가는 나사산 설계는 더 넓은 접촉 표면을 제공하여 연결 밀봉을 향상시키며 유압, 공압 및 기타 누출에 민감한 응용 분야에 적합합니다.

응용 분야

정밀 기기: 의료 기기 및 측정 기기의 중요 구성 요소에서 고정밀 스레드 연결을 달성하여 안정적이고 신뢰할 수 있는 작동을 보장합니다.
유압 및 공압 시스템: 유압 밸브 및 실린더와 같은 구성 요소의 나사산을 강화하여 밀봉 성능을 향상시키고 매체 누출을 방지합니다.
항공우주: 항공우주 응용 분야를 위한 알루미늄 기반 경량 부품의 미세 스레드 연결을 강화하여 높은 신뢰성의 조립 요구 사항을 충족합니다.
자동차 제조: 기어박스, 엔진 등 진동이 심한 부품에 사용되어 나사 진동 저항 및 풀림 방지 성능을 향상시킵니다.

제품 사양

공칭직경	피치	공칭 xd	길이 쯧 알루		프레스테토민	직경최대	비트직경Φ	디ianebrmborMumbe 자주	피치	공칭 길이MhmbercftF EMS가 외경을 먹었습니다.					드릴직경Φ
			mm	랩 수						xd	mm	여	분	최대
2	0.4	1일	2.00	2.9	2.6	2.8	2.1	2-56	0.435	1일	2.2	3.0	2.7	2.9	2.4
		1.5일	3.00	4.9						1.5일	3.3	5.25
		2D	4.00	6.9						2D	4.4	7.4
		2.5일	5.50	8.9						2.5일	5.5	9.6
2.5	0.45	1일	2.50	3.5	3.3	3.5	2.6	4-40	0.635	1일	2.9	2.8	3.66	4.04	3.1
		1.5일	3.75	5.9						1.5일	4.3	4.8
		2D	5.00	8.1						2D	5.8	6.8
		2.5일	6.25	10.5						2.5일	7.2	8.8
3	0.5	1일	3.00	3.9	3.8	4.0	3.1	6-32	0.794	1일	3.5	2.8	4.52	4.90	3.8
		1.5일	4.50	6.3						1.5일	5.3	4.8
		2D	6.00	8.7						2D	7.0	6.7
		2.5일	7.50	11.1						2.5일	8.3	8.7
4	0.7	1일	4.00	3.7	5.1	5.3	4.2	8-32	0.794	1일	4.2	3.5	5.20	5.56	4.4
		1.5일	6.00	6.1						1.5일	6.3	5.9
		2D	8.00	8.4						2D	8.3	8.3
		2.5일	10.00	10.9						2.5일	10.5	10.7
5	0.8	1일	5.00	4.3	6.4	6.6	5.2	10-32	0.794	1일	4.8	4.1	6.19	6.68	5.1
		1.5일	7.50	6.9						1.5일	7.2	6.8
		2D	10.00	9.7						2D	9.6	9.5
		2.5일	12.50	12.3						2.5일	12.1	12.1
6	1.	1일	6.00	4.2	7.6	7.9	6.3	1/4-20	1.270	1일	6.4	3.4	7.86	8.38	6.7
		1.5일	9.00	6.9						1.5일	9.5	5.7
		2D	12.00	9.6						2D	12.7	8.0
		2.5일	15.00	12.3						2.5일	15.9	10.3
8	1.25	1일	8.00	4.7	9.9	10.1	8.3	5/16~18	1.411	1일	7.9	4.0	9.64	10.16	8.4
		1.5일	12.00	7.4						1.5일	11.9	6.6
		2D	16.00	10.6						2D	15.9	9.3
		2.5일	20.00	13.5						2.5일	19.8	11.9
10	1.5	1일	10.00	5.0	12.1	12.5	10.4	3/8~16	1.588	1일	9.5	4.4	11.48	11.99	10
		1.5일	15.00	8.1						1.5일	14.3	7.2
		2D	20.00	11.2						2D	19.1	10.1
		2.5일	25.00	14.2						2.5일	23.8	12.9
12	1.75	1일	12.00	5.2	14.4	14.8	12.4	7/16-14	1.814	1일	11.1	4.5	13.36	13.99	11.6
		1.5일	18.00	8.4						1.5일	16.7	7.4
		2D	24.00	11.7						2D	22.2	10.3
		2.5일	30.00	14.7						2.5일	27.8	13.1
14	2	1일	14.00	5.6	16.8	17.2	14.5	1/2-13	1.954	1일	12.7	4.8	15.16	15.80	13.2
		1.5일	21.00	8.8						1.5일	19.1	7.9
		2D	28.00	12.0						2D	25.4	10.9
		2.5일	35.00	15.2						2.5일	31.8	13.9
16	2	1일	16.00	6.5	19.0.	19.4	16.5	5/8-11	2.309	1일	15.9	5.3	18.84	19.48	16.6
		1.5일	24.00	10.1						1.5일	23.8	8.3
		2D	32.00	13.8						2D	31.8	11.8
		2.5일	40.00	17.5						2.5일	39.7	15.0
20	2.5	1일	25.00	6.3	23.7	24.2	20.6	3/4-10	2.540	1일	19.1	5.9	22.36	23.00	19.7
		1.5일	30.00	10.0						1.5일	28.6	9.4
		2D	40.00	13.7						2D	38.1	13.0
		2.5일	50.00	17.4						2.5일	47.6	16.6
24	3	1일	24.00	6.2	28.6	29.1	24.8	7/8-9	2.822	1일	22.2	6.3	25.93	26.72	23
		1.5일	36.00	10.0						1.5일	33.3	10.0
		2D	48.00	14.0						2D	44.5	13.7
		2.5일	60.00	18.0						2.5일	55.6	17.4

준수

설명하다

나사 슬리브의 호칭 직경(호칭 직경o 나사)

피

스레드 피치

여

나사 슬리브 infre 상태, FS 나사 슬리브 번호

中

FS 스크류 드릴링을 위한 딜비트 직경 선택

나사 슬리브 상태, FS나사 슬리브 외경

엘

나사 슬리브 공칭 길이

엘1

스크류 슬리브 딜링 깊이

엘2

유효 나사 길이에 맞는 내부 나사 구멍이 있는 FS 나사 슬리브 설치

엘3

설치 중에 FS나사 자루가 제거되지 않은 경우 최대 나사 깊이

엘4

S 나사 설치용 구멍의 실제 유효 길이
