스레드 탭이란 무엇입니까?

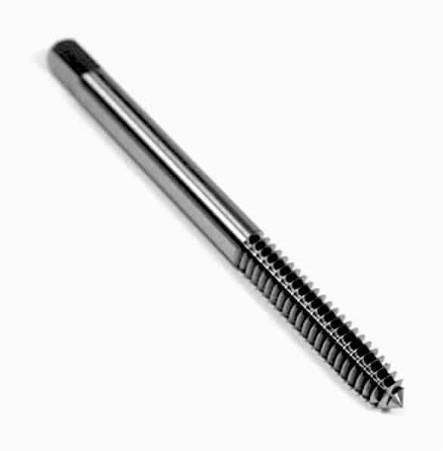

A 스레드 탭 미리 뚫은 구멍 내에 내부 나사산을 생성하도록 설계된 특수 절단 도구입니다. 이는 재료를 제거(탭 절단)하거나 재료를 대체(탭 형성)하여 나사, 볼트 및 기타 나사형 패스너를 수용하는 나선형 홈을 생성하는 방식으로 작동합니다. 나사산 탭은 조립 및 기계적 체결을 위해 정밀한 내부 나사산이 필요한 제조, 자동차, 항공우주 및 배관 산업에 필수적입니다.

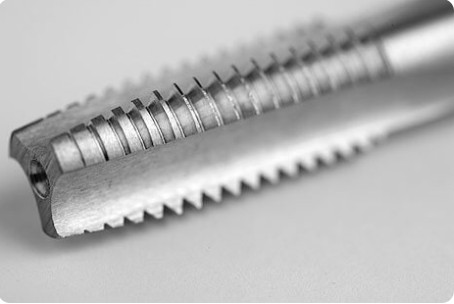

나사 탭은 일반적으로 태핑 공정 중에 발생하는 절삭력과 마찰을 견디기 위해 경화 크롬강, 고속도강(HSS) 또는 고체 초경으로 제조됩니다. 이 공구에는 탭을 구멍 안으로 유도하는 모따기 리드와 함께 칩 배출을 위한 절삭날과 채널을 제공하는 세로 홈이 있습니다.
스레드 탭의 주요 기능
내부 스레드 생성
나사산 탭의 주요 기능은 구멍에 내부 나사산을 자르거나 형성하는 것입니다. 외부 나사 가공 도구(다이)와 달리 탭은 원통형 표면 내부에서 작동하여 나사 연결의 암 구성 요소를 생성합니다. 이를 통해 볼트, 나사 및 스터드를 금속, 플라스틱 또는 복합 가공물에 안전하게 부착할 수 있습니다.
스레드 수리 및 복원
탭은 손상되거나 벗겨진 내부 나사산을 수리하는 데 중요한 기능을 수행합니다. 탭은 나사산 프로파일을 다시 절단함으로써 마모된 나사산을 원래 사양으로 복원하여 고가의 부품이 폐기되는 것을 방지합니다. 이는 부품 교체 비용이 상당한 엔진 수리, 기계 유지 관리 및 항공우주 응용 분야에서 특히 중요합니다.
칩 관리 및 대피
칩을 효과적으로 관리할 수 있도록 다양한 탭 형상이 설계되었습니다. 나선형 포인트 탭은 칩을 앞으로 밀어내고(관통 홀에 이상적), 나선형 플루트 탭은 칩을 뒤로 당깁니다(막힌 홀에 필수). 이 칩 배출 기능은 공구 파손을 방지하고 나사 품질을 보장합니다.
스레드 계산에 스레드 탭을 사용하는 방법
탭 드릴 크기 계산
탭핑하기 전에 올바른 직경으로 예비 구멍을 뚫어야 합니다. 탭 드릴 크기는 대략적으로 계산됩니다. 65~75% 스레드 결합 , 이는 최적의 강도 대 토크 균형을 제공합니다. 드릴 구멍이 바로 0.2mm 소형 탭핑 토크를 증가시킬 수 있습니다. 15~25% , 파손 위험이 크게 높아집니다.
RPM 및 이송 속도 계산

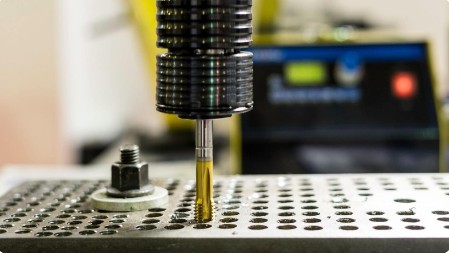

CNC 태핑의 경우 스핀들 속도(RPM)는 다음 공식을 사용하여 계산됩니다. RPM = (절삭 속도 × 1000) / (π × 탭 직경) . 이송 속도는 나사산 피치와 정확히 일치해야 합니다. 불일치할 경우 나사산이 걸리거나 탭이 파손될 수 있습니다. 예를 들어, M6×1.0 탭에는 회전당 정확히 1.0mm의 이송이 필요합니다.
막힌 구멍의 깊이 계산
막힌 구멍을 태핑할 때 드릴 깊이를 계산하여 제공하십시오. 3~5피치 길이의 여유 공간 필요한 스레드 깊이를 초과합니다. 이렇게 하면 탭이 구멍 바닥에 닿아 즉시 파손되는 것을 방지할 수 있습니다. 20mm 나사산 깊이가 필요한 M8×1.25 나사산의 경우 최소 24~26mm 깊이까지 드릴링합니다.

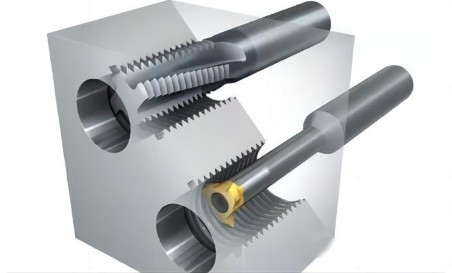

스레드 탭과 기타 스레딩 방법
주요 통찰력: 스레드 밀링은 다음을 초과하는 재료에 선호됩니다. 50 HRC 부러진 밀링 커터는 부러진 탭보다 제거하기가 더 쉽기 때문에 고가치 부품이 필요합니다. 양식 탭핑 제안 3배 더 긴 공구 수명 알루미늄 절단 탭보다 높지만 HRC가 36 이하인 재료로 제한됩니다.
탭과 스레드 탭의 차이점
용어는 종종 같은 의미로 사용되지만 미묘한 차이가 있습니다.
- "탭" 핸드 탭, 기계 탭 및 성형 탭을 포함하여 내부 스레드를 생성하는 데 사용되는 모든 도구에 대한 일반적인 용어입니다.
- "스레드 탭" 특히 표준화된 나사 프로파일(예: UNC, UNF, 미터법)을 생성하기 위해 설계된 정의된 나사 형상, 홈 및 생크 구성을 갖춘 완전한 절삭 공구 어셈블리를 나타냅니다.
실제 사용에서 "나사산 탭"은 나선형 나사산을 생성하는 도구의 기능을 강조하는 반면, "탭"은 도구 범주를 보다 광범위하게 나타낼 수 있습니다. 두 용어 모두 동일한 기본 도구 제품군을 설명합니다.
탭 파손을 방지하는 방법
탭 파손은 가장 비용이 많이 드는 가공 실패 중 하나입니다. 막힌 홀의 탭 파손은 종종 다음과 같은 작업이 필요합니다. EDM 추출 부품 자체보다 비용이 더 많이 들 수 있습니다. 다음과 같은 입증된 전략을 구현하십시오.
파일럿 홀 크기 최적화
대상 75% 스레드 결합 100%가 아니라. 풀 스레드는 강도를 5%만 추가하지만 토크 요구량은 3배 증가합니다. 설정 시 드릴 크기를 확인하십시오. 프로그램 데이터에만 의존하지 마십시오.
적절한 탭 형상 선택
- 관통 구멍: 칩을 앞으로 밀어내는 나선형 포인트(Gun Nose) 탭 사용

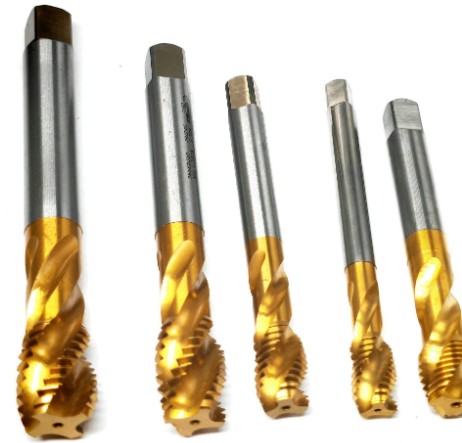

- 막힌 구멍: 칩을 위쪽으로 끌어당기는 나선형 플루트 탭을 사용합니다.
- 깊은 구멍(>1.5× 직경): 펙 태핑 주기 구현
절단 매개변수 제어
절단 속도를 다음과 같이 줄입니다. 20~30% 경화강용. CNC의 고정 태핑 모드를 사용하여 스핀들 속도와 이송 속도를 동기화하십시오. 정렬이 잘못되면 로딩이 고르지 않고 파손될 수 있습니다.
적절한 윤활 보장
극압 첨가제가 포함된 유성 절삭유는 태핑용 수용성 절삭유보다 성능이 뛰어납니다. 스테인리스강 316L의 경우 윤활이 충분하지 않으면 가공 경화 및 압착이 발생합니다.
도구 및 기계 상태 유지
- 오류를 기다리지 않고 스레드 수 제한에 따라 사전에 탭을 교체합니다.
- 스핀들 런아웃이 다음과 같은지 확인하십시오. 0.01mm 이하
- 사소한 오정렬을 수용하려면 플로팅 탭 홀더를 사용하십시오.
막힌 구멍이란 무엇이며 어떤 탭을 사용해야 합니까?
막힌 구멍의 정의
A 막힌 구멍 공작물을 완전히 통과하지 못하는 구멍으로 바닥이 닫혀 있습니다. 관통 구멍과 달리 막힌 구멍은 칩을 내부에 가둬 나사 생성을 훨씬 더 어렵게 만듭니다. 막힌 구멍은 엔진 블록, 유압 매니폴드 및 패스너가 반대편을 통해 돌출되어서는 안 되는 구조 부품에 흔히 나타납니다.
막힌 홀에 권장되는 탭 유형
중요 요구사항: 막힌 구멍의 경우 항상 사용하십시오. 나선형 플루트 탭 가능하면 내부 절삭유 채널을 사용하십시오. 이는 칩을 구멍 밖으로 위쪽으로 끌어당겨 파손을 일으키는 바닥의 패킹을 방지합니다. 직경이 1.5배보다 깊은 구멍의 경우 펙 태핑을 구현합니다. 나사산을 2~3개 전진한 다음 후퇴하여 칩을 제거합니다.
스레드 탭을 유지하는 방법
청소 및 보관
매번 사용 후에는 브러시와 솔벤트로 탭을 철저히 청소하여 칩과 절삭유 잔여물을 제거하십시오. 가장자리 손상을 방지하기 위해 탭을 개별 구획이나 보호 슬리브에 보관하십시오. 다른 도구와 접촉할 수 있는 도구 서랍에 탭을 버리지 마십시오.
검사 및 연마
탭 절삭날의 마모, 치핑 또는 구성인선을 확대하여 검사합니다. 마모가 감지되면 플루트를 재연마하지만 플루트의 바닥을 갈지 마십시오 —이것은 도구를 약화시킵니다. 적절한 형상을 복원하려면 재연삭 중에 마모된 부분을 모두 제거하십시오. 재연마 중에 랜드 폭을 너무 좁게 만들지 마십시오.
코팅 및 표면 처리
다음과 같은 표면 처리를 적용합니다. 질화티타늄(TiN) 또는 증기 산화물을 사용하여 마찰을 줄이고 공구 수명을 연장합니다. TiCN 코팅은 스테인리스강 응용 분야에 특히 효과적입니다. 재코팅된 탭은 다음을 달성할 수 있습니다. 공구 수명의 2~3배 코팅되지 않은 도구.
생활관리
재료 및 스레드 개수를 기준으로 미리 결정된 공구 수명 한계를 설정하십시오. 예를 들어, 알루미늄 소재의 HSS 탭은 가공할 수 있습니다. 500~1000개 홀 , 스테인레스 스틸 316L의 동일한 탭은 수명이 50~100개 홀 . 사전에 탭을 교체하십시오. 탭이 마모되면 작은 나사산이 절단되고 더 높은 토크가 필요하므로 파손 위험이 높아집니다.
스레드 탭에 관한 FAQ
막힌 구멍에서 수도꼭지가 계속 부러지는 이유는 무엇입니까?
가장 흔한 원인은 다음과 같습니다. 구멍 바닥에 칩 축적 . 칩을 위쪽으로 끌어당기는 나선형 플루트 탭으로 전환하고, 드릴 깊이가 적절한 여유 공간(나사산 깊이를 넘어 3~5피치)을 제공하는지 확인하고, 깊은 구멍에 대한 펙 태핑 주기를 고려하십시오.
손 태핑과 기계 태핑에 동일한 탭을 사용할 수 있습니까?

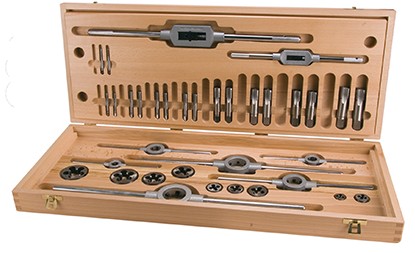

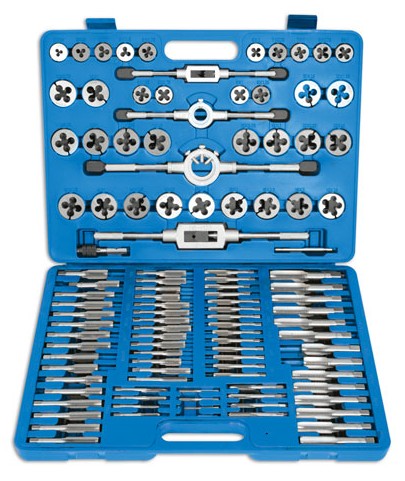

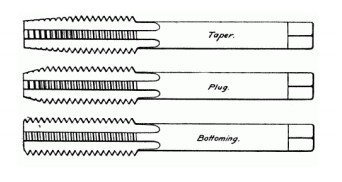

핸드 탭(테이퍼, 플러그, 바닥 세트)은 탭 렌치와 함께 수동으로 사용하도록 설계되었으며 점진적 절단을 위한 특정 모따기 길이가 있습니다. 기계 탭은 동기화된 이송 속도로 CNC/머시닝 센터에서 사용하도록 설계되었습니다. 핸드 탭은 기계에 사용할 수 있지만 기계 탭은 공격적인 형상으로 인해 수동으로 사용해서는 안 됩니다.
탭 절단과 성형 탭의 차이점은 무엇입니까?
절단 탭 스레드를 생성하고 칩을 생성하기 위해 재료를 제거합니다. 탭 형성 (롤 탭) 칩 형성 없이 재료를 대체하여 더 나은 표면 조도와 함께 더 강한 나사산을 생성합니다. 그러나 성형 탭에는 36HRC 이하의 재료가 필요하며 약간 더 큰 나사산을 생성하므로 더 큰 파일럿 구멍이 필요합니다.
구멍에서 깨진 탭을 어떻게 제거합니까?
제거 방법에는 (1) 부러진 자루를 잡는 탭 추출기, (2) 탭을 태우는 방전 가공(EDM), (3) 왼손 드릴을 사용한 조심스러운 드릴링 또는 (4) 고가 부품의 화학적 용해가 포함됩니다. 예방은 언제나 더 비용 효율적입니다. 탭 파손을 제거하면 공작물 자체보다 비용이 더 많이 들 수 있습니다.
실이 너무 빡빡하거나 너무 느슨한 이유는 무엇입니까?
느슨한 실 너무 큰 드릴 구멍이나 작은 크기로 절단하는 마모된 탭을 나타냅니다. 단단한 실 작은 크기의 드릴, 작은 크기로 절단하는 마모된 탭(측면 마모가 피치 직경 증가) 또는 마모를 일으키는 윤활 부족을 암시합니다. 항상 드릴 크기를 확인하고 도면에 공차 등급(미터법의 경우 6H, 통합의 경우 2B)을 지정하십시오.
태핑에는 어떤 절삭 속도를 사용해야 합니까?
일반적인 표면 속도: 알루미늄: 15~25m/분; 탄소강: 8~12m/분; 스테인리스강: 4~8m/분; 경화강(>45 HRC): 3~5m/min . 확실하지 않은 경우 낮은 수준에서 시작하여 점차적으로 증가시키십시오. 속도가 너무 높으면 스테인리스 가공이 경화되고 열이 축적되어 마모가 가속화됩니다.
