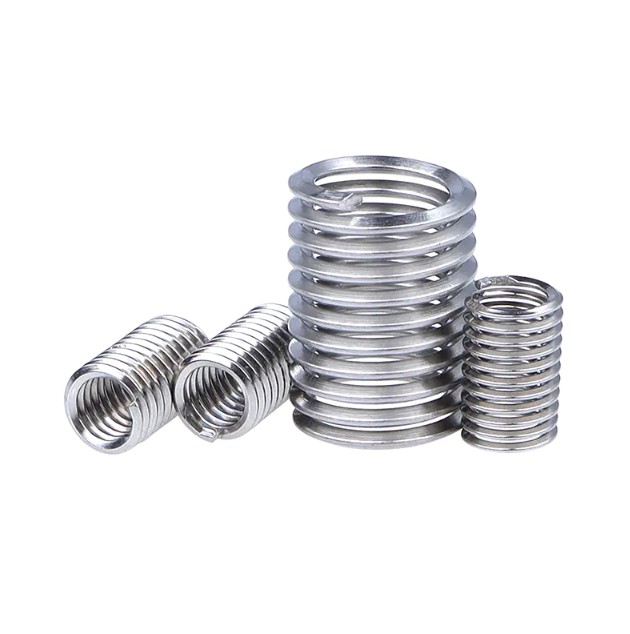

A 와이어 스레드 삽입 다이아몬드 모양의 단면을 가진 고장력 스테인레스 스틸 와이어(일반적으로 유형 304 또는 316)로 만든 나선형 코일 고정 장치입니다. 이는 미리 태핑된 구멍에 삽입되어 대부분의 모재의 강도를 초과하는 영구적인 내마모성 내부 나사산을 생성합니다. 인서트의 스프링형 설계 덕분에 전체 스레드 길이에 걸쳐 하중을 고르게 분산할 수 있으며 전단 하중을 방사형 "후프 응력"으로 변환하여 뛰어난 접합 무결성을 제공합니다.
원래 항공우주 및 자동차 응용 분야용으로 개발된 와이어 스레드 인서트는 두 가지 주요 기능을 수행합니다. 손상되거나 벗겨진 스레드 수리 그리고 부드러운 소재의 강화 스레드 알루미늄, 마그네슘, 복합재 등이 있습니다. 마감된 표면(8-16 마이크로인치)은 매우 매끄러우며 마찰로 인한 나사산 침식을 사실상 제거하고 내식성을 제공합니다.
와이어 스레드 인서트의 주요 유형
와이어 스레드 인서트는 잠금 메커니즘과 설치 방법에 따라 분류됩니다. 네 가지 기본 유형은 다음과 같습니다.
자유 작동(표준) 인서트
이는 가장 일반적인 유형으로, 본질적으로 볼트 크기와 일치하는 내부 나사산을 생성하는 나선형 코일 스프링입니다. 잠금 기능 없이 원활하고 자유롭게 실행되는 스레드를 제공합니다. 가장 적합한 대상: 빈번한 조립/분해가 필요하고 진동이 최소화되는 범용 응용 분야입니다.
나사 잠금 인서트
이 인서트에는 수나사에 반경 방향 압력을 가하는 하나 이상의 다각형 그립 코일이 있어 진동이나 충격으로 인한 풀림을 방지하기 위해 정토크를 생성합니다. 잠금 와셔 또는 스레드 잠금 화합물과 같은 추가 잠금 메커니즘이 필요하지 않습니다. 가장 적합한 대상: 엔진, 기계, 항공우주 분야 등 진동이 심한 환경.
접힌 인서트
코일 한쪽 끝에 작은 탱(설치 손잡이)이 있는 독창적인 디자인입니다. 탱은 설치 도구와 맞물리며 설치 후에는 분리해야 합니다. 장점: 비용 절감, 신뢰성 확립. 단점: 부러진 탱으로 인한 이물질 잔해(FOD) 위험이 있어 막힌 구멍에서 회수해야 합니다.
탱리스 인서트
탱 대신 양쪽 끝의 드라이브 노치를 특징으로 하는 현대적인 혁신입니다. 이러한 인서트는 조각이 부서지지 않고 설치 및 제거될 수 있어 FOD 위험이 완전히 제거됩니다. 장점: 재사용이 가능하고 설치 속도가 빠르며 탱 회수가 필요하지 않아 중요한 항공우주 및 클린룸 응용 분야에 이상적입니다. 사용 가능 국가: 자유 작동 및 나사 잠금 구성이 모두 가능합니다.
| 유형 | 잠금 기능 | 설치 | FOD 위험 | 최고의 응용 프로그램 |
|---|---|---|---|---|
| 자유 달리기 | 없음 | 탱탱 또는 탱리스 | 낮음-중간 | 총회 |
| 나사 잠금 | 방사형 그립 코일 | 탱탱 또는 탱리스 | 낮음-중간 | 진동이 심한 환경 |
| 접힌 | 다양함 | 탱 브레이크오프 필요 | 중간-높음 | 비용에 민감한 애플리케이션 |
| 탱리스 | 다양함 | 중단이 필요하지 않습니다. | 없음 | 항공우주, 중요 시스템 |
적절한 모델을 선택하는 방법
올바른 와이어 스레드 인서트를 선택하려면 다음 네 가지 주요 매개변수를 고려해야 합니다.
나사산 크기 및 피치
인서트를 볼트 사양과 일치시키십시오(미터법: M2–M39, 영국식: UNC/UNF #2 ~ 1/2" 이상). 인서트는 패스너의 공칭 직경과 나사산 피치(일반 또는 미세)와 모두 일치해야 합니다.
삽입 길이
인서트 길이는 나사 직경(D)의 배수로 지정됩니다.
- 1.0D: 좁은 공간에 적합한 최소 맞물림
- 1.5D: 대부분의 응용 분야에 대한 표준 길이
- 2.0D~3.0D: 고부하 또는 중요한 응용 분야를 위한 최대 강도
재료 선택
표준 인서트는 다음에서 제조됩니다. 304 스테인레스 스틸 (AISI 304, 인장 강도 200,000psi로 가공 경화됨). 특수 용도의 경우:
- 316 스테인레스 스틸: 해양/화학 환경에 대한 내식성 강화
- 인코넬 X-750: 고온 애플리케이션(최대 550°C/1022°F)
- 인청동: 감소된 마모 또는 스파크 저항이 필요한 응용 분야
표면 처리
선택적 코팅은 특정 조건에서 성능을 향상시킵니다.
- 드라이 필름 윤활제(MolyLube): 높은 토크 응용 분야에서 마찰 감소, 고온 저항
- 카드뮴 또는 니켈 도금: 내식성이 우수하여 설치 시 마모를 방지합니다.
- 실버 도금: 극한의 온도 적용, 스레드 마모 감소
필수 설치 도구
완전한 와이어 스레드 인서트 설치에는 다음과 같은 전문 도구가 필요합니다.
| 도구 | 기능 | 사양 참고 사항 |
|---|---|---|
| STI(나사 삽입) 탭 | 삽입을 위한 내부 스레드 생성 | 표준 탭보다 더 큰 피치 직경; 인서트 크기와 정확히 일치해야 합니다. |
| 코어 홀 드릴 비트 | 탭핑하기 전에 예비 구멍을 뚫습니다. | 인서트 크기에 따른 직경; 공차는 허용되지 않습니다 |
| 삽입 도구(프리와인더) | 탭 구멍에 바람 삽입 | 수동, 전기 또는 공압; 캡티브 또는 비캡티브 맨드릴 유형 |
| 탱 브레이크 도구 | 설치 후 탱 제거 | 작은 크기의 경우 펀치와 해머(200g); 더 큰 규모의 특수 분리 도구 |
| 카운터싱크 | 리드인 모따기를 생성합니다. | 깊이 ≤ 0.4 × 피치; 인서트 나사 교차를 방지합니다. |
| 스레드 플러그 게이지 | 완성된 스레드의 정확성을 확인합니다. | 품질 관리를 위한 Go/No-Go 게이지 |
| 추출 도구 | 손상된 인서트 제거 | 수리 또는 교체 시나리오에 필요함 |
전동 공구 옵션: 대량 생산의 경우 공압 또는 전기 설치 도구는 조정 가능한 깊이 제한 및 자동 역방향 기능을 통해 일관된 설치 깊이를 제공합니다.
올바른 설치 절차
올바른 설치는 정확한 지침을 따릅니다. 5단계 순서 . 이 절차에서 벗어나는 것이 인서트 실패의 주요 원인입니다.
1단계: 드릴링
지정된 STI 드릴 비트를 사용하여 구멍을 올바른 직경과 깊이로 뚫습니다. 중요 요구사항: 드릴링 깊이는 인서트 설치 깊이보다 최소 1-2 나사산만큼 초과해야 합니다. 구멍이 점점 가늘어져서는 안 됩니다. 칩을 완전히 제거해야 합니다. 막힌 구멍의 경우 특히 중요합니다.
2단계: 카운터싱킹
스레드 교차를 방지하고 인서트에 대한 리드인을 제공하기 위해 구멍 입구에 카운터싱크를 적용합니다. 최대 카운터싱크 깊이: 0.4 × 피치. 과도한 카운터싱킹은 인서트 유지력을 저하시킵니다.
3단계: 탭핑(STI 탭)
인서트의 외경을 수용할 수 있도록 표준 탭보다 더 큰 피치 직경을 생성하는 지정된 STI 탭을 사용하여 나사산을 절단합니다. 관통 홀의 경우 탭 깊이가 인서트 길이보다 커야 합니다. 막힌 홀의 경우 탭 파손을 방지하기 위해 제어된 힘을 사용하십시오. 실을 깨끗이 청소하세요 인서트 설치 전 압축 공기(막힌 구멍용 방사형 노즐)를 사용합니다.
4단계: 삽입 설치
탱(탱형 인서트의 경우) 또는 드라이브 노치(탱리스형의 경우)를 연결하여 설치 도구에 인서트를 장착합니다. 도구를 회전시켜 인서트를 탭 구멍에 감습니다. 인서트가 표면 아래 0.25–0.75 나사산에 도달하면 중지하십시오. "크로스 스레딩" 또는 인서트 손상을 일으킬 수 있는 과도한 축 방향 힘을 가하지 마십시오.
5단계: 슴베 제거(슴베형 인서트만 해당)
관통 구멍의 경우: 탱 브레이크 도구(펀치)를 탱 위에 놓고 도구의 다른 쪽 끝을 200g 망치 탱을 잘라내려고. 막힌 구멍의 경우: 긴 노즈 펜치나 추출 도구를 사용하여 부러진 탱을 회수합니다. 완성된 스레드가 사양(일반적으로 ISO 2/6H 공차)을 충족하는지 스레드 플러그 게이지를 사용하여 확인합니다.
호환 가능한 재료
와이어 스레드 인서트는 거의 모든 엔지니어링 재료와 호환되며 특히 부드러운 기판에 대한 이점을 제공합니다.
연질 금속(주요 응용 분야)
- 알루미늄 합금: 가장 일반적인 응용 프로그램; 주조 및 단조 알루미늄의 나사산 벗겨짐을 방지합니다.
- 마그네슘 합금: 경량 항공우주 및 자동차 부품에 필수
- 구리와 청동: 보다 부드러운 비철금속에 내마모성을 제공합니다.
- 티타늄: 호환 가능하지만 기본 보강보다는 나사산 수리에 자주 사용됩니다.
철금속
강철(나사산 강도가 적절함)에서는 덜 일반적으로 필요하지만 인서트는 다음과 같은 경우에 사용됩니다. 주철 그리고 연성이 있는 철 내마모성을 위해 강철 스레드 마모를 방지하기 위해 빈번한 조립/분해가 필요한 용도.
비금속 재료
에서 유효 열가소성 수지, 열경화성 수지 및 복합재 (탄소 섬유, 유리 섬유) 직접 실이 쉽게 벗겨지는 곳. 인서트의 방사형 압력은 취성 재료에 균열을 일으키는 응력 집중 없이 기계적 잠금을 생성합니다.
재료 경도 지침: 인서트는 모재 경도가 아래일 때 가장 유리합니다. 30HRC(로크웰 C) . 더 단단한 재료의 경우 인서트는 강도 향상보다는 내식성과 나사산 수명 연장을 제공합니다.
과도한 조임 및 파손 처리
설치 오류가 발생하면 스레드 무결성을 복원하기 위한 체계적인 수정이 필요합니다.
과도하게 조여진 인서트 제거
인서트가 과도하게 조여졌거나 부적절하게 안착된 경우에는 특수 공구를 사용하십시오. 추출 도구 . 인서트 코일에 툴팁을 삽입하고 단단히 누른 후 회전시킵니다. 시계 반대 방향으로 삽입물을 되돌리려면. 완고한 경우에는 침투성 오일을 바르고 추출을 시도하기 전에 담그십시오.
깨진 인서트 제거
설치 중에 인서트가 파손된 경우:
- 드릴 비트를 사용하여 부러진 인서트를 뚫습니다. STI 탭 드릴 크기보다 약간 작습니다. 상위 스레드의 손상을 방지하기 위해
- 탭 추출기나 간편한 도구를 사용하여 남은 코일 조각을 제거합니다.
- 탭 구멍에 손상이 있는지 검사하십시오. 나사산이 손상된 경우 다음으로 더 큰 인서트 크기로 드릴아웃하거나 솔리드 부싱 인서트(Keensert)를 사용하여 수리하십시오.
예방 조치
과도하게 조이는 것을 방지하려면:
- 토크 제한 설치 도구 또는 사전 설정된 토크 렌치를 사용하십시오.
- 삽입물이 있으면 설치를 중지하십시오. 표면 아래 0.25–0.75 스레드 —절대로 플러시되거나 튀어나오지 않음
- 설치하기 전에 탭 깊이가 충분한지 확인하십시오. 깊이가 충분하지 않으면 "바닥" 및 코일 왜곡이 발생합니다.
- 인서트 바인딩을 유발할 수 있는 골링을 방지하려면 태핑 중에 적절한 윤활을 사용하십시오.
자주 묻는 질문
와이어 스레드 인서트를 재사용할 수 있나요?
탱리스 인서트는 제거하여 여러 번 재사용할 수 있습니다. 손상없이. 슴베형 인서트는 기술적으로 제거할 수 있지만 슴베 분리로 인해 재사용이 불가능합니다. 자주 유지 관리가 필요한 응용 분야의 경우 처음부터 무탱글 인서트를 지정하십시오.
인서트가 있는 나사산 구멍은 얼마나 더 강합니까?
적절하게 설치된 와이어 스레드 인서트는 다음과 같은 스레드를 제공합니다. 원래 모재 실보다 20% 더 강함 인장력이 뛰어나고 전단력이 훨씬 뛰어납니다. 전체 인서트 길이에 걸친 하중 분포와 표준 탭 구멍의 처음 2~3개 스레드에 대한 집중은 주요 강도 이점을 제공합니다.
인서트가 볼트 토크 사양에 영향을 줍니까?
나사 잠금 인서트에는 다음이 필요합니다. 더 높은 설치 토크 (일반적으로 1.5–2× 표준) 그립 코일의 일반적인 토크로 인해 발생합니다. 자유롭게 작동하는 인서트는 표준 토크 값을 사용합니다. 토크가 부족하면 볼트가 풀릴 수 있고, 토크가 너무 많으면 볼트가 파손될 위험이 있으므로 항상 인서트 제조업체의 사양을 확인하십시오.
와이어 스레드 인서트가 표준화되어 있습니까?
예, 대부분의 인서트는 다음을 준수합니다. DIN 8140 (유럽), NASM 21209 (항공우주) 또는 MS21209 (군사 표준). 이 표준화는 인서트, 탭 및 설치 도구에 대한 제조업체 간의 호환성을 보장하지만 중요한 응용 분야에 대해서는 검증이 권장됩니다.
막힌 홀에 인서트를 설치할 수 있습니까?
예, 탱형 인서트와 탱리스형 인서트 모두 막힌 홀에서 작동합니다. 막힌 구멍에 슴베형 인서트를 삽입하는 경우 구멍 깊이가 전체 인서트 길이에 슴베 절단 여유 공간을 더한 값을 수용하는지 확인하십시오. 탱리스 인서트는 캐비티에 느슨한 탱이 남아 있을 위험을 제거하므로 막힌 홀에 특히 유리합니다.
인서트 "회전" 또는 풀아웃의 원인은 무엇입니까?
상위 구멍의 삽입 회전은 다음을 나타냅니다. 레이디얼 압력이 충분하지 않음 , 일반적으로 (1) 잘못된 STI 탭 크기로 인해 나사산이 너무 커지거나, (2) 최소 경도/전단 강도보다 낮은 재료에 설치하거나, (3) 하중에 비해 너무 짧은 인서트 길이를 사용하는 경우입니다. 문제를 해결하려면 구멍을 뚫고 더 큰 인서트를 설치하거나 키 잠금식 솔리드 인서트로 전환해야 합니다.
